Контактная сварка

Контактная сварка – представляет собой процесс соединения за счет нагрева металла по средствам проходящего через него электрического тока и образования пластической деформации в зоне соединения под воздействием сжимающего усилия.

Высокая
производительность

время сварки одной точки или стыка составляет 0,02… 1,0 с

Малый расход
материалов

вспомогательных материалов (воды, воздуха)

Высокое качество и надежность

сварных соединений при небольшом числе управляемых параметров режима, что снижает требования к квалификации сварщика

Экологически чистый процесс

поддающийся механизации и автоматизации

Основные способы контактной сварки

Точечная сварка

Точечная сварка — представляет собой сварочный процесс, по средствам которого производят соединение деталей в одной или одновременно в нескольких точках.

Подробнее

При данном виде сварки прочность соединения можно характеризуется исходя из размеров и структуры сварных точек. А это, в свою очередь, зависит от формы и размеров контактной поверхности электродов, силы сварочного тока, времени его протекания через заготовки, усилия сжатия и состояния поверхностей свариваемых деталей.

Производительность точечной сварки может достигать 600 соединений в 1 минуту. Применяется для соединения тончайших деталей (до 0,02 мкм) электронных приборов, для сварки стальных конструкций из листов толщиной до 20 мм в автомобиле-, самолёто — и судостроении, в сельскохозяйственном машиностроении и других отраслях промышленности. Частным случаем этого вида сварки является точечная конденсаторная сварка.

Шовная сварка

Шовная сварка – способ, при котором детали соединяются швом, состоящим из отдельных сварных точек (литых зон), перекрывающих или не перекрывающих одна другую.

Подробнее

При сварке с перекрытием точек шов будет герметичным, а при сварке без перекрытия шов практически не отличается от ряда точек, полученных при точечной сварке. Особенность шовной сварки состоит в том, что она выполняется с помощью двух (или одного) вращающихся дисковых электродов-роликов, между которыми с усилием сжаты и прокатываются соединяемые детали. К роликам подводится сварочный ток, который, как и при точечной сварке, нагревает и расплавляет металл в месте соединения.

Шовная сварка, выполняемая при непрерывном движении деталей и непрерывном протекании сварочного тока, называется непрерывной. Такую сварку редко применяют из-за сильного перегрева поверхности деталей, контактирующей с роликами. Наибольшее распространение имеет прерывистая шовная сварка, при которой детали перемещаются непрерывно, а ток включается и выключается на определенные промежутки времени и при каждом включении (импульсе) тока образуется единичная литая зона. Перекрытие литых зон, необходимое для герметичности шва, достигается при определенном соотношении скорости вращения роликов и частоты импульсов тока.

Применяют также шаговую сварку, при которой детали перемещаются прерывисто (на шаг), а сварочный ток включается только во время их остановки, что улучшает охлаждение металла в контактах ролик – деталь по сравнению с непрерывным движением свариваемых деталей. Шовная сварка в большинстве случаев производится с наружным водяным охлаждением, что также уменьшает перегрев внешних слоев металла.

Шовную сварку применяют при изготовлении различных емкостей с толщиной стенки 0,3 – 3 мм, где требуются герметичные швы – бензобаки, трубы, бочки, сильфоны и др.

Стыковая сварка

Стыковая сварка — сварочный процесс, при котором детали соединяются по всей плоскости их касания, в результате нагрева. Стыковая сварка, это один из процессов сварки давлением.

Подробнее

Она является разновидностью контактной сварки, поэтому в основу её технологии заложены тепловое воздействие электрического тока по закону Джоуля — Ленца и усилие сжатия свариваемых деталей. Частным случаем стыковой сварки является стыковая конденсаторная сварка.

Основные приспособления для контактной сварки

Машины для контактной сварки

Бывают стационарными, передвижными и подвесными (сварочные клещи). По роду тока в сварочном контуре могут быть машины переменного или постоянного тока от импульса тока, выпрямленного в первичной цепи сварочного трансформатора или от разряда конденсатора. По способу сварки различают машины для точечной, рельефной, шовной и стыковой сварки.

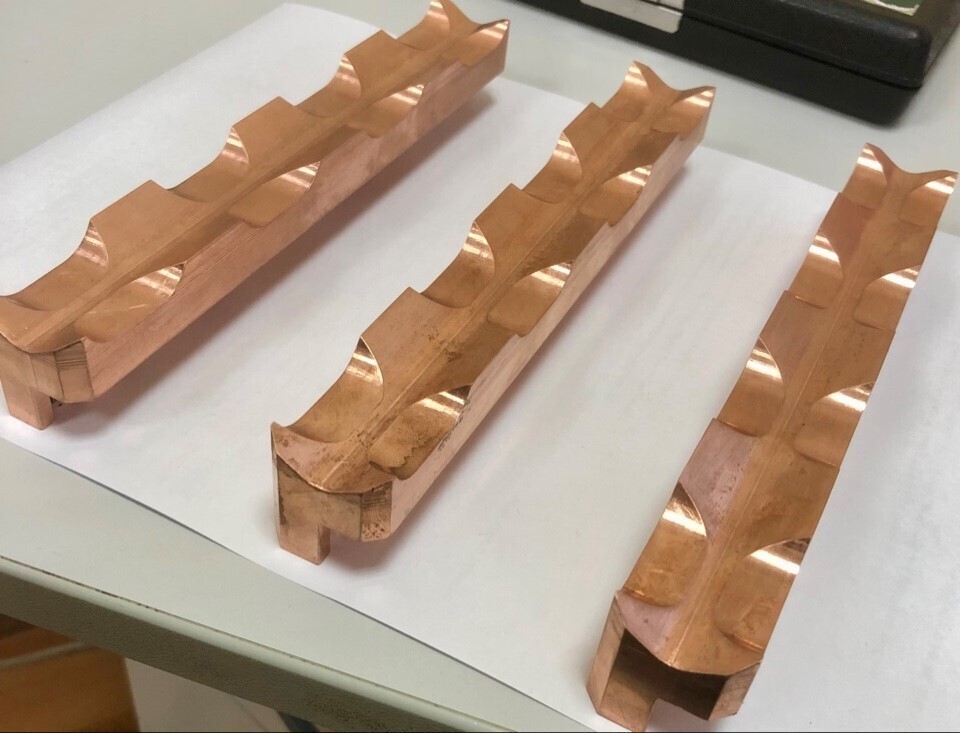

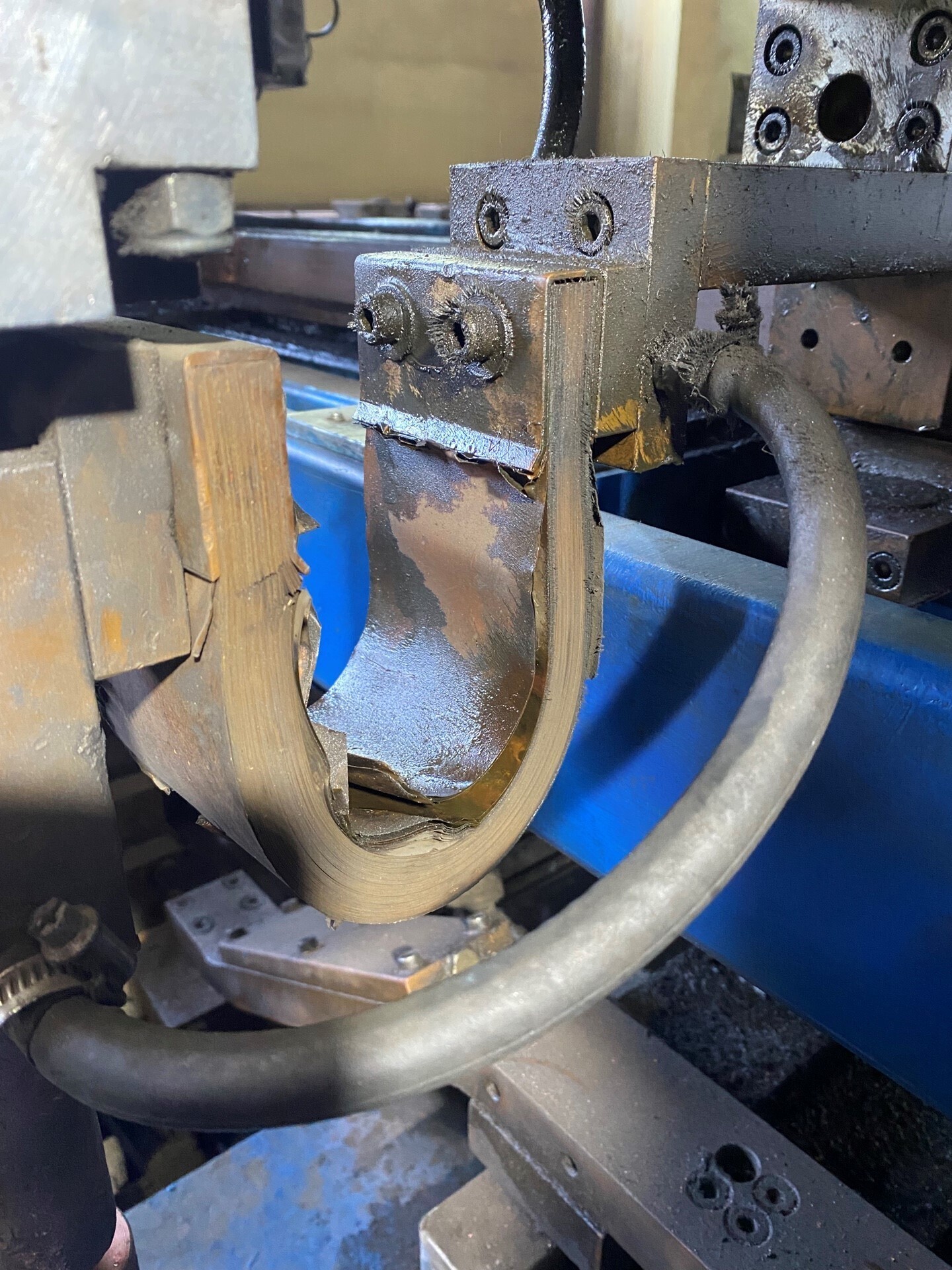

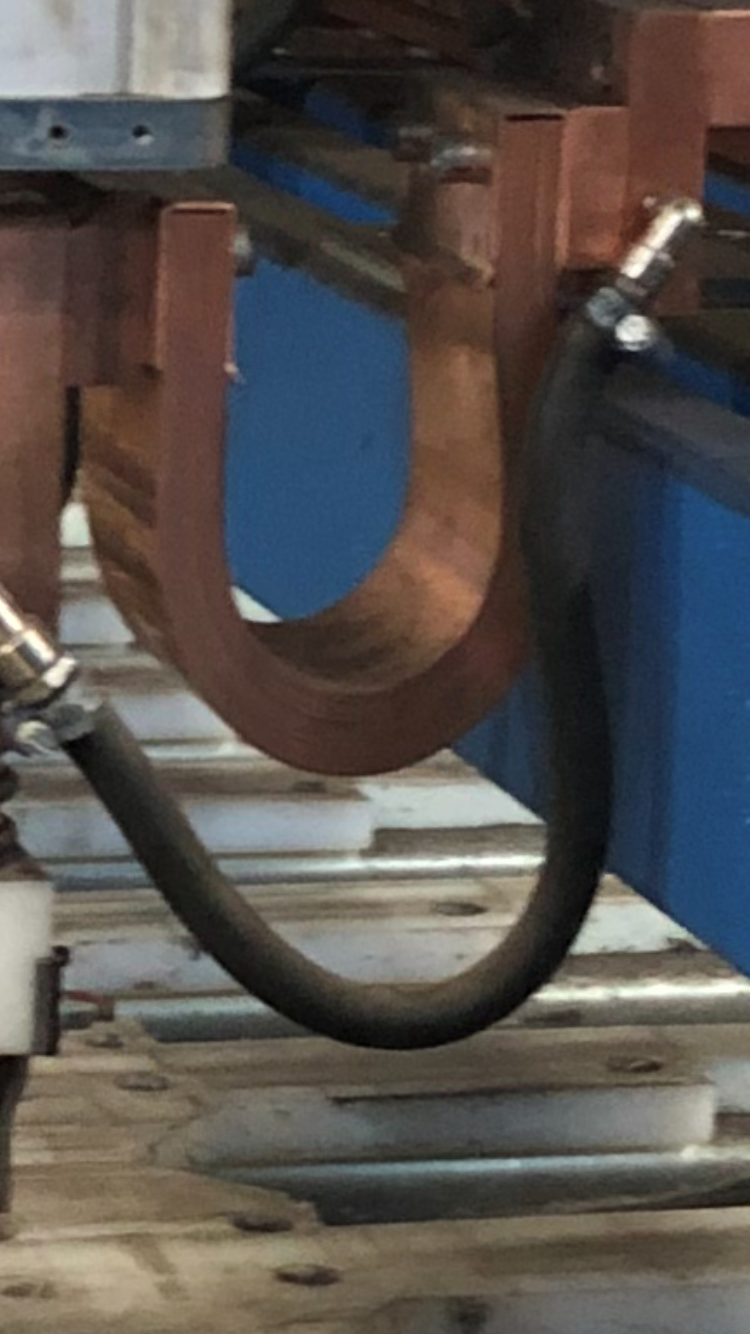

Электроды для контактной сварки

Электроды в контактной сварке служат для замыкания вторичного контура через свариваемые детали. Кроме этого при шовной сварке электроды-ролики перемещают свариваемые детали и удерживают их в процессе нагрева и осадки.

Важнейшая характеристика электродов – стойкость, способность сохранять исходную форму, размеры и свойства при нагреве рабочей поверхности до температуры 600 0С и ударных усилиях сжатия до 5 кг/мм2. Электроды для точечной сварки – это быстроизнашивающийся сменный инструмент сварочной машины. Для изготовления электродов используют медь и жаропрочные медные сплавы – бронзы. Это может быть хромоциркониевая бронза БрХЦрА; кадмиевая БрКд1; хромистая БрХ; бронза, легированная никелем, титаном и бериллием БрНБТ или кремний-никелевая бронза
БрКН-1-4. Последние две бронзы обладают повышенной износостойкостью, из них можно изготавливать электроды-губки стыковых машин. Материалы для электродов должны обладать также высокой электро- и теплопроводностью, чтобы их нагрев в процессе сварки был меньше. Температура разупрочнения бронз не превышает 0,5 их температуры плавления, а рабочая поверхность электрода нагревается до 0,6 Тпл.

При таких условиях электродные бронзы относительно быстро разупрочняются. Повысить износостойкость электродов можно, используя технологические факторы. Сварку алюминиевых и магниевых сплавов лучше производить на конденсаторных машинах, а не на машинах переменного тока. Вместо механической зачистки нужна химическая очистка поверхности, травление и пассивация.

Электроды для рельефной сварки конструктивно приближаются к форме изделия. В простейшем случае это плиты с плоской рабочей поверхностью.

Электроды-ролики шовных машин имеют форму дисков. Ширина рабочей поверхности ролика В и его толщина Н зависят от толщины S свариваемой детали.
Токоведущие губки стыковых машин по форме и размерам должны соответствовать поперечному сечению свариваемых деталей. Длину губок выбирают такой, чтобы обеспечить соосность деталей и предотвратить их проскальзывание при осадке. При сварке стержней она составляет 3…4 их диаметра, а при сварке полос – не менее 10 толщин полосы.

Сварочные клещи для контактной сварки

Весьма широкое применение точечной сварки при производстве изделий больших габаритных размеров, как например вагонов, самолетов, автомобилей, легких строительных металлоконструкций и т. п., потребовало создавать передвижные и переносные точечные машины и переносные приспособления к неподвижным машинам, позволяющие сваривать изделия больших размеров.

Переносные приспособления для точечной сварки имеют различные названия: клещи, скобы, сварочные пистолеты для точечной сварки и др.

В большинстве случаев для точечной сварки наиболее удобны приспособления, соединяемые со сварочным трансформатором гибкими проводами; при этом по изделию передвигается лишь одно сварочное приспособление, имеющее сравнительно небольшой вес, а наиболее тяжелая часть контактной машины, т. е. сварочный трансформатор, остается на месте. Существует несколько типов переносных сварочных клещей с пневматическим давлением, присоединяемых к трансформатору гибкими проводами. Провод или кабель для присоединения сварочных приспособлений имеет специальное устройство, обеспечивающее минимальную индуктивность сварочной цепи и минимальный вес кабеля. Для уменьшения веса гибкий многожильный кабель заключается в резиновый шланг и охлаждается проточной водой.

Подобные приспособления широко применяются, например, в производстве автомобилей. В некоторых случаях для сварки металла малой толщины оказываются удобными однополюсные сварочные пистолеты. Пистолет присоединяют к одному концу вторичной обмотки сварочного трансформатора, другой конец обмотки присоединяют к изделию. Это позволяет получить сварную точку в любом месте изделия, причем без подвода электрода с обратной стороны металла.
